手扳葫蘆是一款使用簡單，攜帶方便的手動起重工具，廣泛應用于造船、電力、運輸、建筑等場所。很多時候，針對高空作業，不知道選擇怎樣的手扳葫蘆，下面北京凌鷹為大家介紹一種可以適合高空作業的手扳葫蘆。

這種適合高空作業的手扳葫蘆，使用方便，包括主體殼、棘輪扳手裝置、從動鏈輪裝置、卡索板組件及設置于主體殼和從動鏈輪裝置之間的鏈條組件，主殼體內設置有防逆轉齒輪傳動機構和鏈輪傳動機構，鏈條組件包括三行鏈條，主體殼內還設置有小鏈輪機構，從動鏈輪裝置包括大鏈輪機構，小鏈輪機構包括第一殼體和設置于第一殼體內的定滑輪，大鏈輪機構包括第二殼體和設置于第二殼體內的動滑輪，主殼體的底部設置有第一鏈條孔和第二鏈條孔，鏈條的一端設置于第二殼體的上端，鏈條的另一端依次環繞經過定 滑輪和動滑輪、再穿過第一鏈條孔、環繞于鏈輪傳動機構的主軸、再穿過第二鏈條孔。

鏈條靠近棘輪扳手機構的這一端套設有緩沖彈簧，緩沖彈簧的端部設置有止退環。棘輪扳手裝置包括依次套設于主殼體內齒輪軸上的手輪、棘輪手柄、大棘輪和倒順棘爪。防逆轉齒輪傳動機構包括制動棘爪、第一收縮彈簧、防逆棘爪及第二收縮彈簧，制動棘爪和防逆棘爪均與主殼體銷接，第一收縮彈簧的一端與制動棘爪固定連接，第一收縮彈簧的另一端與主殼體固定連接，制動棘爪通過第一收縮彈簧定位；第二收縮彈簧的一端與防逆棘爪固定連接，第二收縮彈簧的另一端與主殼體固定連接，防逆棘爪通過第二收縮彈簧定位。

這種適合高空作業的手扳葫蘆具有結構簡單緊湊，不容易變形，使用靈活輕巧，方便、安全等特點的。

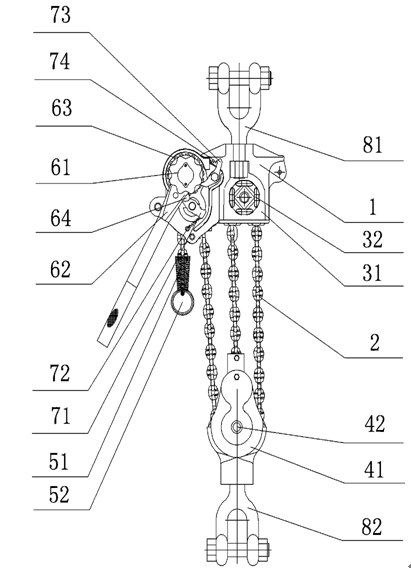

備注：下圖為適合高空作業的手扳葫蘆主視圖，主殼體--1，鏈條--2，第一殼體--31，定滑輪--32，第二殼體--41，動滑輪--42，緩沖彈簧--51，止退環--52，手輪--61，棘輪手柄--62，大棘輪--63，倒順棘爪--64，制動棘爪--71，第一收縮彈簧--72，防逆棘爪--73，第二收縮彈簧--74，上吊環--81，下吊環--82。
