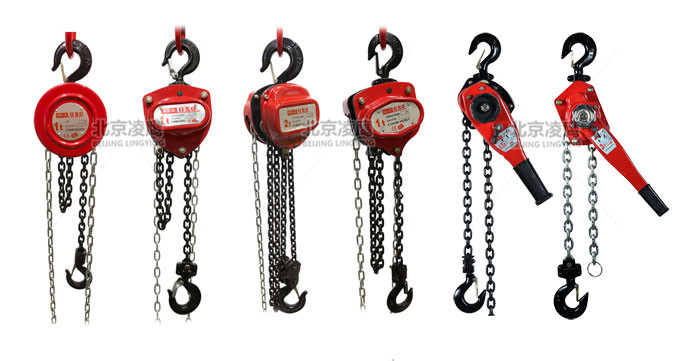

手拉葫蘆的基本參數有：起重量、跨度、幅度、起升高度、各機構的工作速度以及起重機械的工作級別等，這些參數表面起重機械的工作性能和技術經濟指標，是設計、制造和選用起重機械的依據是主要機件選用合金鋼材料制造鏈條采用800Mpa高強度起重鏈條，材質一般為20Mn2。高強度吊鉤，鏈條熱處理、低磨損、防腐蝕的鏈條；鍛打式的吊鉤設計確保了緩慢起升以防過載，符合歐洲CE安全標準。

手拉葫蘆分為起升機構、運行機構、回轉機構和變幅機構。

起升機構：一般有驅動裝置、環鏈卷繞系統、取物裝置及安全裝置等組成。驅動裝置包括手拉鏈條，手拉鏈輪，制動盤摩擦片及棘輪等，環鏈卷繞系統包括擋板、導輪、插銷等。取物裝置有吊鉤、吊環、抓斗、吊具、掛梁等多種形勢。安全保護裝置有超負荷限制器、起升高度限位器、下降深度限位器、超速保護開關。

運行機構分為有軌運行和無軌運行兩類：軌型式運行機構主要由運行支承裝置與運行驅動裝置兩大部分組成。運行支承裝置用來承受手拉葫蘆的自重和外載荷，并將所有這些在和傳遞給軌道基礎建筑。主要包括均衡裝置、車輪、軌道等。運行驅動裝置用來驅動葫蘆在軌道上運行，主要由減速器、制動器等組成。無軌式運行機構是各種流動式葫蘆的重要組成部分。

回轉機構：由回轉支承裝置和回轉驅動裝置兩大部分組成。前者將葫蘆的回轉部分支持在固定部分上，后者驅動回轉部分相對于固定部分回轉，并承受葫蘆回轉部分作用于它的垂直力、水平力和傾覆力矩。

變幅機構：按工作性質分為非工作性變幅和工作性變幅，按機構運行形式分為運行小車式變幅和臂架擺動式變幅；按臂架變幅性能分為普通臂架變幅和平衡臂架變幅。

?

?
